LED 驅動的電源品質：
諧波電流、功率因數與 IEC 61000-3-2

一兩顆 LED 對電網無足輕重，但當一整座城市的亮化、一整棟樓的媒體立面同時接上電網，它們的電源品質就成了大問題。非線性的 LED 驅動會產生諧波電流，污染電網、增加損耗。這篇文章談 LED 的電源品質——諧波、功率因數，以及國際標準劃下的紅線。

一兩顆 LED 對電網無足輕重。但當一整座城市的亮化、一整棟樓的媒體立面、一場大型燈會同時接上電網，它們的電源品質就成了大問題。

非線性的 LED 驅動會產生諧波電流，污染電網、增加損耗、干擾其他設備。這篇文章談 LED 的電源品質——諧波、功率因數，以及國際標準劃下的紅線。這是大型照明專案不能忽略的一課。

諧波電流：LED 對電網的隱形污染

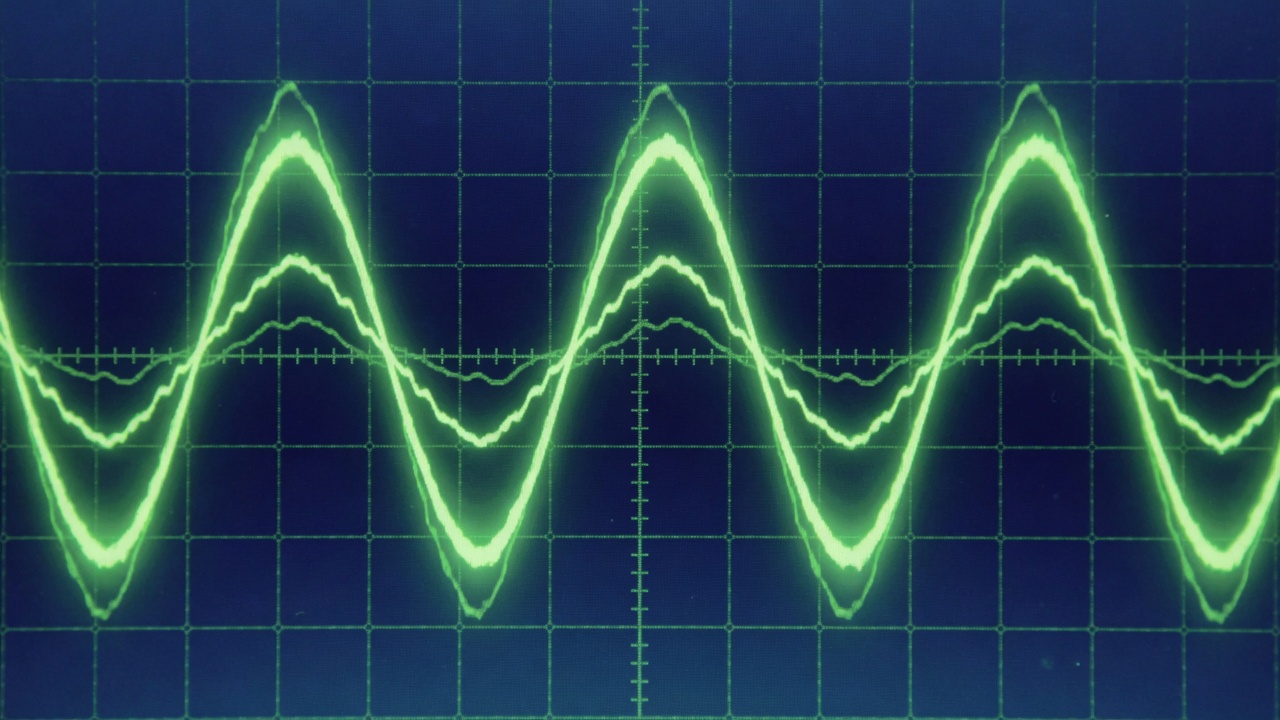

理想的交流電流是純正弦波。但 LED 驅動屬於非線性負載——它從電網取用電流的方式不是平滑的正弦，而是集中在電壓峰值附近的脈衝。

這種失真的電流，在數學上可分解為基波加上一系列諧波（2 次、3 次、5 次⋯⋯）。諧波電流是一種隱形污染，它會：

• 增加變壓器與導線的損耗；
• 造成電壓波形失真；
• 干擾同一電網上的其他敏感設備。

一顆燈的諧波微不足道，但成千上萬顆一起，就足以對局部電網造成可觀影響。

IEC 61000-3-2：諧波的紅線

為了控制這種污染，國際上有明確的標準。IEC 61000-3-2 是限制諧波電流排放的國際標準^[1]，針對輸入電流每相不超過 16A 的設備，規範第 2 至第 40 次諧波的最大值。

關鍵是：照明設備歸類為 Class C，有專屬的諧波限值^[1]。這意味著大量使用 LED 的專案，必須確保驅動符合這些限值，否則可能無法通過認證，或對電網造成問題。第 5 版 IEC 61000-3-2:2018 是目前的版本。

功率因數：電力用得有多有效

電源品質的另一面是功率因數（PF）——衡量電力被有效利用的比例。

非線性負載的諧波會降低功率因數，意味著電網要供給更多電流才能傳遞同樣的有效功率——這增加線損與電網負擔，也可能反映在電費上。良好的 LED 驅動會做功率因數校正（PFC），同時降低諧波、提高功率因數，讓照明系統對電網更友善。

規模，讓電源品質變成必修課

為什麼大型專案要特別在意？因為影響會累積放大。城市亮化、建築媒體立面、大型燈會同時運轉大量燈具，諧波與低功率因數的影響會疊加——增加電費、加重電網負擔、甚至影響鄰近設備。

電源品質主要由驅動器與電源設計決定。擎茂提供點控晶片與載波方案，並在大型高壓應用中配合控制器端的電源設計；專案的諧波與功率因數合規，需在電源與驅動層面統籌。完整方案見產品中心。

延伸閱讀：大規模能效與壓降見《恒流驅動與能效》；EMC 抗擾見《可定址 LED 的 EMC、ESD 與突波可靠度工程》。

參考標準與文獻

1. IEC 61000-3-2:2018, Electromagnetic compatibility (EMC) — Part 3-2: Limits — Limits for harmonic current emissions (equipment input current ≤ 16 A per phase). International Electrotechnical Commission.
2. IEC 61000-4-5, Electromagnetic compatibility (EMC) — Surge immunity test. IEC — 電源可靠度相關參照。

本文為電源工程科普。所引用標準之名稱與編號可於 IEC 官方目錄查證。電源品質主要由驅動器與電源設計決定；擎茂點控晶片採用專為 LED 點控最佳化的自有載波協議。
