LED 分 bin 與色彩一致性：
色差怎麼量化、MacAdam 橢圓與白光色度規範

買一整串同型號的白光燈，點亮後卻發現有的偏黃、有的偏綠——這不是瑕疵，而是 LED 天生的個體差異。半導體製程讓每顆燈珠的色度都略有不同，於是廠商用「分 bin」把接近的挑在一起。這篇文章談色差怎麼被量化、MacAdam 橢圓是什麼，以及一整串燈要看起來一致，背後要控制到什麼程度。

買一整串同型號的白光燈，點亮後卻發現有的偏黃、有的偏綠——這通常不是瑕疵，而是 LED 與生俱來的個體差異。

半導體製程再精密，也無法讓每一顆晶粒的發光色度完全相同。於是照明業發展出一套挑選與量化的方法：把接近的燈珠分在一起（分 bin），再用一套客觀的尺度去描述「差多少才看得出來」。這篇文章談色彩一致性怎麼被量化，以及一整串燈要看起來一致，背後要控制到什麼程度。

色差從哪裡來：LED 的個體差異

一片 LED 晶圓上，中心與邊緣的磊晶厚度、摻雜濃度、螢光粉塗佈都會有微小差異。這些差異最終反映在三個特性上：色度（顏色）、光通量（亮度）與順向電壓。

其中色度對觀感的影響最直接。白光尤其棘手——人眼對低飽和的白色色差極為敏感，兩顆白光燈只要色溫差個幾百 K，或色點在色度圖上偏一點綠、偏一點粉，並排一看就露餡。這就是為什麼「分 bin」是白光 LED 出貨前的必經程序。

分 bin：把接近的挑在一起

分 bin（binning） 是 LED 製造末端的分選步驟。測試設備逐顆量測色度、亮度與電壓，把落在相近範圍的歸入同一個「bin」，再依 bin 分類出貨。

• 同一 bin 內的燈珠，色度落在一個受控的小範圍內
• bin 分得越細，批次一致性越好，但良率下降、成本上升
• 客戶下單時可指定 bin，確保拿到的整批燈珠色調相容

分 bin 解決了「批次內」的一致，但要跨批、跨供應商溝通「白光到底是什麼白」，還需要一套共同的座標系與規範。

把顏色畫成座標：CIE 色度系統

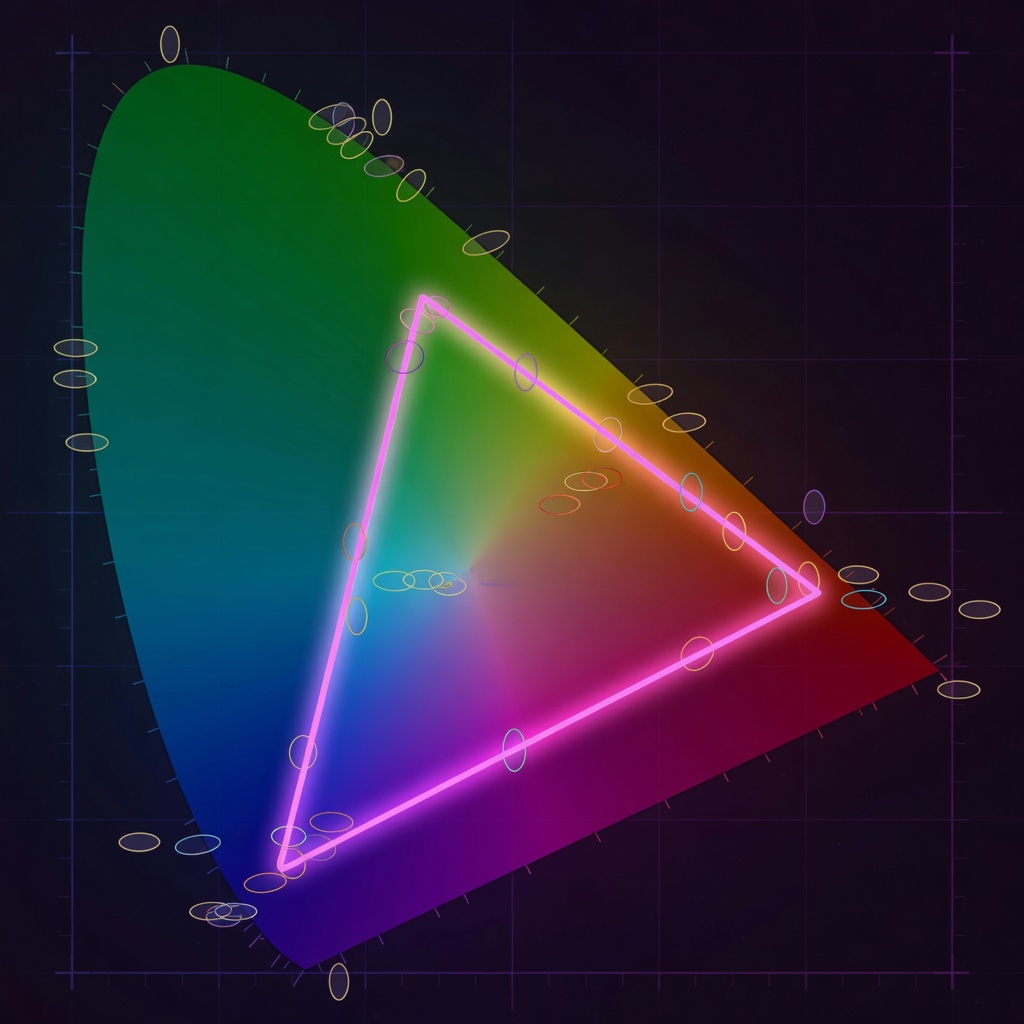

要談色度，先要能把「顏色」變成數字。CIE 1931 標準色度系統 由國際照明委員會（CIE）建立，用一組色匹配函數把光譜換算成 x、y 兩個座標，讓任何顏色都能落在一張二維的色度圖上^[1]。

有了這張圖，「這顆燈偏綠」就能精確表達成「它的色點往 y 軸正方向偏了多少」。色度圖是後面所有色差量化、白光規範的共同底圖。

MacAdam 橢圓與 SDCM：色差怎麼量化

有了座標，還需要知道「差多少人眼才看得出來」。這正是 David MacAdam 在 1942 年的經典研究要回答的問題^[2]。

他讓觀察者反覆做色彩匹配，統計出在色度圖上每個參考點周圍，人眼「分辨不出差異」的區域——這些區域的形狀是橢圓，後來被稱為 MacAdam 橢圓。以此為單位：

• 1-step MacAdam（1 SDCM）：一般人幾乎察覺不出色差
• 數字越大，色差越容易被看見
• 照明業常用 SDCM（Standard Deviation of Colour Matching，色匹配標準差） 來規範產品，如「3-step」「5-step」

一個標「3-step」的產品，意思是它的色點與目標的偏差控制在 3 個 MacAdam 橢圓步階內——這是照明品質規格書上最常見的色彩一致性語言。

白光的紅線：ANSI C78.377

橢圓解決了「差多少」，還需要定義「白光該落在哪」。ANSI C78.377 是固態照明（SSL）產品的白光色度規範，由 NEMA 發布^[3]。

它在 CIE 色度圖上，依相關色溫（CCT）設定數個標稱點（如 2700K、3000K、4000K…），並在每個點周圍畫出一個四邊形的允許範圍。落在同一 CCT 四邊形內的產品，白光色調被認為彼此相容。這讓製造商與使用者能用一致的語言描述「這是哪一種白」，而不是各說各話。

可定址燈串：整串一致，是選料加驅動的共同結果

可定址燈串把色彩一致性的難度又推高了一階。整串幾百顆燈珠常常一次入眼，任何一顆色度偏移都無所遁形——尤其在做純白、暖白這類低飽和色時，人眼最挑剔。

要達到整串一致，兩件事缺一不可：

• 硬體端：選用色度分 bin 一致的燈珠，把源頭的個體差異壓到最小
• 驅動端：確保相同碼值下每顆燈珠輸出穩定、可重現的亮度，不因通道差異或電壓波動再引入漂移

擎茂點控晶片提供高灰度深度與恒流架構，讓每顆燈珠在相同碼值下的亮度輸出穩定一致——這是在已選好 bin 的燈珠上，維持整串視覺一致的驅動基礎。恒流讓亮度不隨線路壓降變化，高灰度則讓低亮度區也能平滑呈色，兩者共同守住「整串一致」的最後一哩。完整型號見產品中心。

延伸閱讀：白光呈色與顯色見《全彩混光與白光顯色：從 RGB 到 RGBW 的呈色工程》；灰度與調光見《可定址 LED 的灰度、色彩與無閃爍調光工程》。

參考標準與文獻

1. CIE 015:2018, Colorimetry, 4th Edition. International Commission on Illumination (CIE). 涵蓋 CIE 1931 標準色度系統。
2. MacAdam, D. L. (1942), Visual Sensitivities to Color Differences in Daylight. Journal of the Optical Society of America (JOSA), Vol. 32, No. 5, pp. 247–274.
3. ANSI C78.377, Electric Lamps — Specifications for the Chromaticity of Solid-State Lighting (SSL) Products. National Electrical Manufacturers Association (NEMA).

本文為 LED 色彩品質科普。所引用標準之名稱可於 CIE、NEMA/ANSI 官方目錄及 JOSA 文獻庫查證。擎茂點控晶片採用專為 LED 點控最佳化的自有載波協議。
