產線上的隱形殺手：
ESD 防護體系、潛伏性損傷與靜電管制區的體系化管理

靜電最可怕的地方，不是它會把晶片當場打壞——那反而好抓。真正棘手的是它讓晶片受了內傷卻還能開機，測試也過，直到裝進燈串、賣到客戶手上、亮了幾個月才無預警失效。這種看不見的傷害叫潛伏性損傷。要防它，靠的不是某一件裝備，而是一整套從人、設備到包材的體系化管理。這篇文章談 LED 產線的靜電防護怎麼建。

靜電最可怕的地方，不是它會把晶片當場打壞——那反而好抓。

真正棘手的是它讓晶片受了內傷卻還能開機，出廠測試也過，直到裝進燈串、賣到客戶手上、亮了幾個月才無預警失效。這種看不見的傷害有個名字，叫潛伏性損傷。要防它，靠的不是某一件裝備，而是一整套從人、設備到包材的體系化管理。這篇文章談 LED 產線的靜電防護怎麼建。

為什麼靜電是「隱形」殺手

一個人走過地毯，指尖碰到門把跳出的火花，電壓可能高達數千伏特。人感覺到的靜電，往往已經超過三千伏特；但能打傷一顆現代晶片的靜電，可能只要一兩百伏特——遠低於人體能察覺的門檻。

這就是問題的第一層：你感覺不到傷害正在發生。作業員完全沒有被電到的感覺，晶片卻已經受損。

第二層更麻煩。靜電對晶片的傷害分兩種：一種是災難性失效，晶片當場燒毀，功能測試立刻抓到，攔在產線內；另一種是潛伏性損傷（latent damage），靜電只削弱了元件內部的微觀結構，晶片還能運作、測試也過關，但可靠度已被悄悄打了折扣。它可能在通電數週到數月後才失效——這時產品早已出貨，攔截成本從產線上的幾塊錢，暴增為召回、維修與商譽的巨大代價。

正因為看不見、測不出、延後爆發，靜電才是產線上最需要用制度而非運氣去防的隱形殺手。

先定義敏感度：HBM 與 CDM

要管理風險，先要量化元件有多脆弱。業界用兩個放電模型描述晶片的靜電敏感度：

• 人體放電模型（HBM，Human Body Model）：模擬帶電的人體碰觸元件時的放電，代表最常見的「人碰晶片」情境。
• 充電元件模型（CDM，Charged Device Model）：模擬元件自身帶電後、接觸到接地物體時的瞬間放電，常發生在自動化取放的過程。

國際標準 ANSI/ESD S20.20 以這兩個模型定義管理門檻：對 HBM 100V、CDM 200V 以上放電敏感的元件，都應納入靜電控制計畫^[1]。換句話說，絕大多數 LED 點控晶片這類的半導體元件，都落在需要防護的範圍內。知道自己在防什麼、防到什麼程度，才有辦法設計對應的措施。

接地是地基，但接地救不了絕緣體

靜電防護的核心邏輯只有一句話：讓所有東西維持在同一個電位。沒有電位差，就沒有放電。

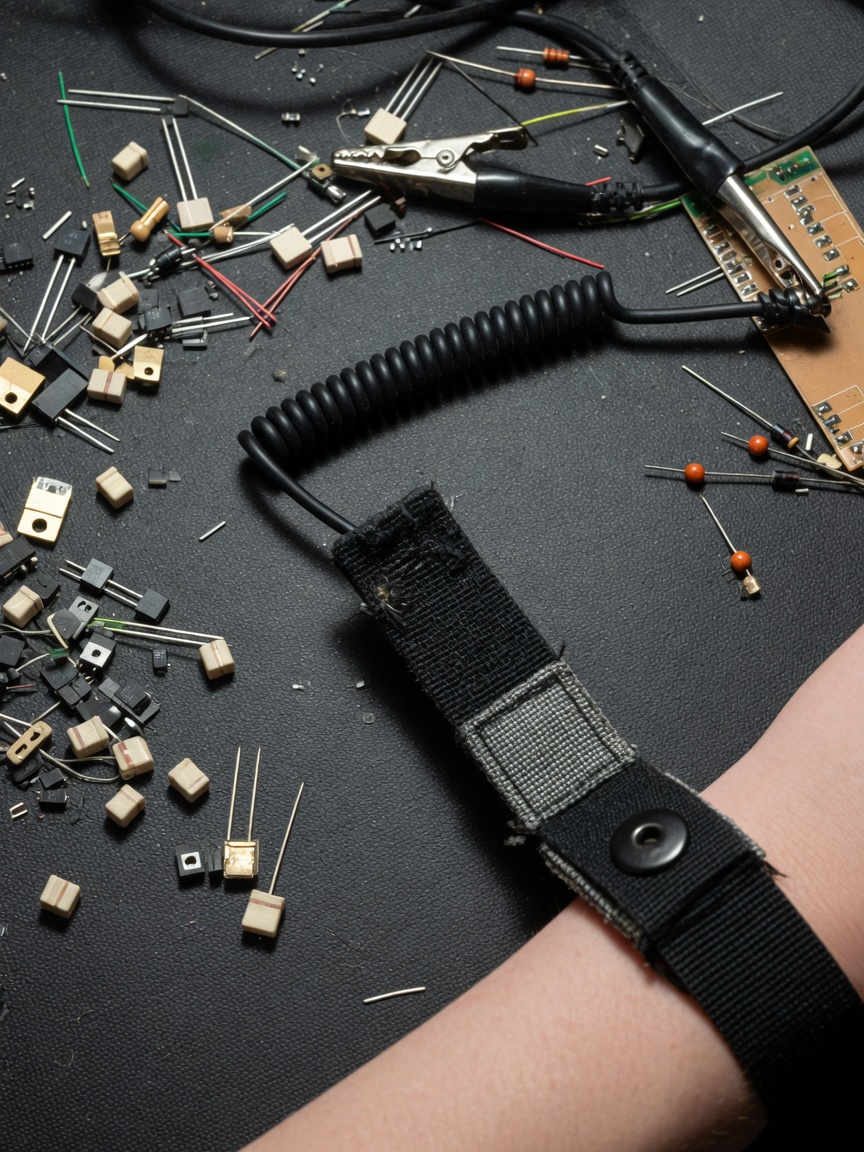

達成這件事的第一步是接地（grounding）。作業員戴接地腕帶把身上的靜電持續導走；工作桌鋪防靜電桌墊並接到共同接地點；地面鋪防靜電地墊、人員穿防靜電鞋。這套「人—桌—地」的接地網，把導體世界維持在同一電位。

但接地有一個先天限制：它只對導體有效。塑膠料盒、膠帶、氣泡袋、包裝薄膜這些絕緣體累積的電荷，無法沿著接地路徑釋放——因為電荷根本流不動。這時就需要離子風機（ioniser）：它產生正負離子，主動中和絕緣體表面的電荷。產線上凡是無法接地、又靠近敏感元件的非導體，都是離子風機的守備範圍。接地與離子中和，一個管導體、一個管絕緣體，兩者合起來才是完整的第一道防線。

從單點裝備到 EPA：把防護變成一個空間

有了接地與離子中和，還缺一個把它們整合起來的框架——否則裝備各自為政，總有漏洞。這個框架就是 EPA（ESD Protected Area，靜電管制區）。

EPA 是一塊所有物體都被維持在同一電位、靜電受控的工作區域^[2]。它把零散的裝備變成一個有邊界、有規則的受控空間：

• 進入 EPA 前，人員必須穿戴並驗證接地腕帶或防靜電鞋——量測確認導通，不能只是戴上。
• 區內桌面、地墊、設備、工具全部接到共同接地點。
• 非導體靠離子風機中和，或直接移出敏感區。
• 邊界清楚標示，未防護的敏感元件只能在 EPA 之內拆封與操作。

關鍵在於「拆封時機」：靜電敏感元件應該只在 EPA 之內、以防靜電包材（ESD packaging）運送，離開受控環境時要用具屏蔽或消散能力的包裝袋保護。管制區內受控、管制區外靠包材，兩者接力，元件從入料到組裝的全程都不脫離保護。

稽核與紀律：體系不是裝了就有效

最容易被忽略的一點是：靜電防護不是一次性的採購，而是持續性的紀律。腕帶會鬆脫、地墊會磨損、接地線會斷、離子風機的離子平衡會漂移。裝備裝上去的那天最有效，之後只會衰退。

因此 ANSI/ESD S20.20 的精神從來不是「買齊裝備」，而是要求建立一套可稽核的控制計畫：定期量測腕帶與接地連續性、週期性驗證離子風機、記錄與追蹤異常、對人員做教育訓練^[1]。防護體系的強度，取決於最弱的那一環有沒有被持續檢查出來。

擎茂：把抗擾設計做進晶片，降低整體暴露

產線的靜電防護是環境端的守護；而元件本身設計端的耐受度，決定了同樣的環境風險會造成多大後果。

擎茂點控晶片在設計階段即納入抗突波與靜電防護考量，並採用單點故障不擴散的架構——即使個別燈珠受損，也不會沿著整條燈串蔓延，把單點的意外限制在單點。搭配可換珠維修設計，讓後段組裝與現場維護對單顆元件的操作更可控。主力型號如 P9864/P9866（RGB 三通道）、P9865/P9873（RGBW 四通道）與 P9871/P9874/P9875（銅線燈系列），都延續這套抗擾與容錯的設計思路。完整型號見產品中心，產線導入問題歡迎聯絡 sales-02@powermos.com。

延伸閱讀：突波與 EMC 的整體可靠度見《LED 的 EMC、ESD 與突波可靠度工程》；出廠合規見《LED 的安全認證體系》。

參考標準與文獻

1. ANSI/ESD S20.20, Protection of Electrical and Electronic Parts, Assemblies and Equipment (Excluding Electrically Initiated Explosive Devices). EOS/ESD Association, Inc.
2. IEC 61340-5-1, Electrostatics — Part 5-1: Protection of electronic devices from electrostatic phenomena — General requirements. International Electrotechnical Commission (IEC).

本文為靜電防護科普。所引用標準之名稱可於 EOS/ESD Association 及 IEC 官方目錄查證。擎茂點控晶片採用專為 LED 點控最佳化的自有載波協議。
