一棟樓的立面亮起流動的光，一座橋的輪廓跑過彗星般的光尾——城市亮化把建築變成夜間的媒介。但戶外、高壓、大規模、要維運多年的工程現實，對可定址 LED 提出的要求，和室內裝飾燈完全是兩個世界。這篇文章談的是拓撲、可靠度與維運成本這些真正決定標案成敗的東西。

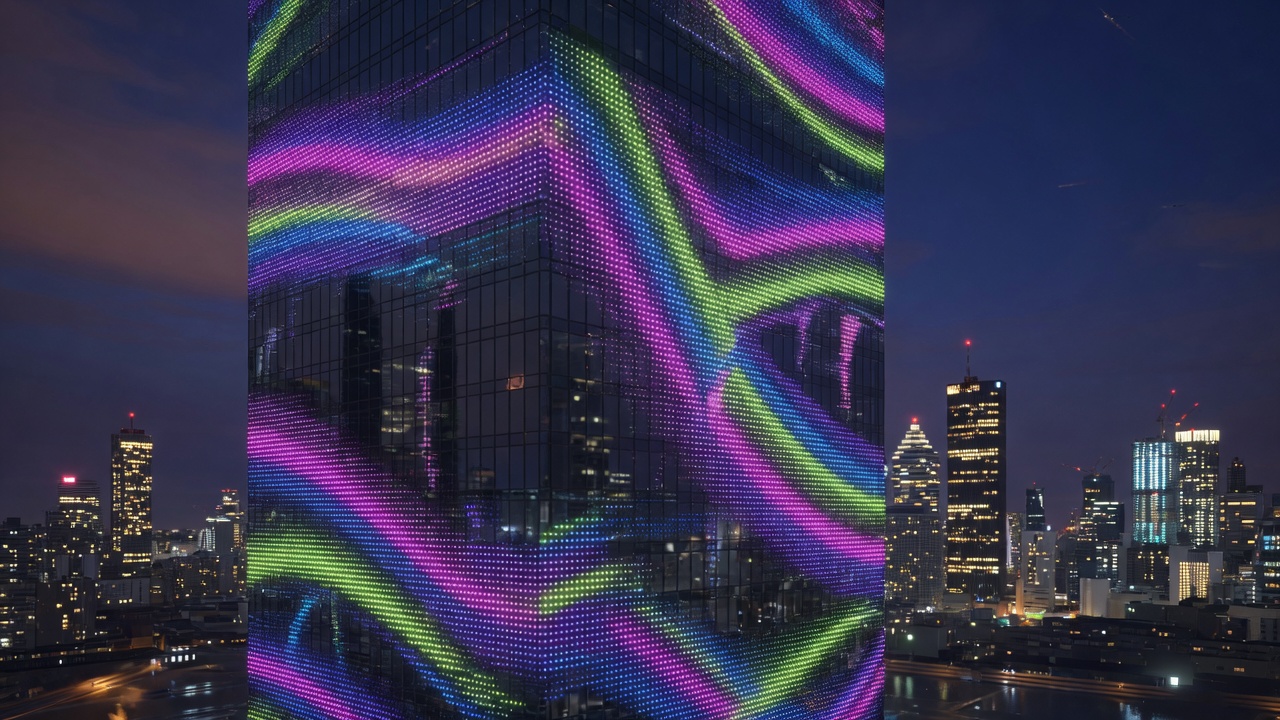

一棟樓的立面亮起流動的光，一座橋的輪廓跑過彗星般的光尾——城市亮化把建築變成夜間的媒介，也是可定址 LED 最具規模與毛利的應用之一。
但這裡要先說清楚一件事：戶外、高壓、大規模、要維運多年的工程現實，對可定址 LED 的要求，和室內裝飾燈完全是兩個世界。決定一個亮化標案成敗的，往往不是效果多炫，而是拓撲、可靠度與維運成本這些不那麼性感、卻真正花錢的東西。
拓撲與供電：為什麼是高壓串並聯
大規模戶外亮化的第一個工程現實是佈線。整棟樓、整座橋的燈珠數量龐大、佈線距離長，供電方式直接決定總成本。
低壓 DC 在長距離下壓降嚴重，需要粗線材來壓制衰減，線材與施工成本都高。而透過串並聯組合使用高壓 AC110/220V、高壓低電流的方案，能顯著減少線徑與線數——在整棟樓規模下，這是可觀的節省。擎茂為此設計了 AC110/220V 輸入的載波點控方案，正是針對這類工程供電條件。
連燈數的物理上限：一個必須尊重的邊界
第二個工程現實，是可定址載波燈串的連接數目有物理上限。這不是設計缺陷，而是窄頻電力線通道的本質。
如 IEEE Std 1901.2-2013（低頻窄頻電力線載波通訊標準）等文獻所述，電力線從來不是為訊號傳輸設計的通道：訊號會因電線內阻而衰減、因寄生電感而失真、受電網雜訊干擾。載波燈串每多接一顆燈珠，末端訊號就多衰減一分；當波形衰減到判碼電路無法可靠區分「0」與「1」，就達到連接上限。
工程對策是雙管齊下：晶片端以抬高偵測電平、下降沿判碼、窄脈衝濾噪延長單通道上限；系統端以多通道分控補償大規模需求——把大面積切分成多個通道分攤。規劃亮化工程時，尊重這個邊界、預留分控架構，是避免現場翻車的關鍵。技術細節見《可定址照明的兩線之爭》。
可靠度：戶外高壓的突波與靜電
第三個工程現實是可靠度。戶外高壓環境充滿突波（surge）與靜電放電（ESD），這是可定址失效——地址位移、缺色、死燈——的主因。相關抗擾度要求可參照 IEC 61000-4-5（突波抗擾度） 與 IEC 61000-4-2（靜電放電抗擾度） 這些 EMC 標準。
擎茂在晶片的熔絲區內建抗干擾保護電路、過濾窄脈衝雜訊，配合控制器端的突波吸收設計，避免突波破壞邏輯閘。這是高壓亮化能長期穩定運轉、而非裝上去半年就開始缺色死燈的前提。
維運：大規模裝置壞了怎麼修
第四個、也最容易被低估的工程現實是維運。城市亮化要運轉多年，維修的可行性直接決定總持有成本。
兩個層面決定維運成本。其一，採用具獨立地址碼的架構——單顆燈珠故障不會像移位寄存（三線制）那樣中斷整串，故障影響侷限在單點。其二，選用可維修（可換珠）的方案——並聯結構搭配地址在線重寫技術，能自動偵測不良燈珠位置、更換後重寫地址，讓大面積裝置的維修快速可行。這對需維運多年的工程，是總成本的關鍵。
為你的亮化工程選型
擎茂提供 AC110/220V 高壓載波點控晶片、可定址燈珠、多通道分控板與載波轉換控制器（可接入市場通用上位機軟體與標準訊號），覆蓋城市亮化、建築立面、橋樑輪廓、樓體媒體牆等工程場景。聖誕小鎮 3D 世界的「市政亮化」場景做了視覺化演示。帶著你的工程規模、供電條件與控制需求與擎茂洽談，我們協助完成方案與選型。
參考標準與文獻
- IEEE Std 1901.2-2013, IEEE Standard for Low-Frequency (less than 500 kHz) Narrowband Power Line Communications for Smart Grid Applications. IEEE Standards Association.
- IEC 61000-4-5, Electromagnetic compatibility (EMC) — Testing and measurement techniques — Surge immunity test. International Electrotechnical Commission.
- IEC 61000-4-2, Electromagnetic compatibility (EMC) — Testing and measurement techniques — Electrostatic discharge immunity test. IEC.
- ANSI E1.31-2018 (sACN), Lightweight streaming protocol for transport of DMX512 using ACN. ESTA.
本文為應用工程科普。所引用標準之名稱與編號可於 IEEE Standards Association、IEC 及 ESTA 官方目錄查證。擎茂點控晶片採用專為 LED 點控最佳化的自有載波協議，引用相關標準旨在說明其技術範疇與所面對的共同物理挑戰。
常見問題
城市亮化為什麼常用高壓 AC 而非低壓 DC 供電？
大規模戶外亮化的佈線距離長、燈珠數量大。低壓 DC 在長距離下壓降嚴重、需要粗線材壓制衰減，總佈線成本高。透過串並聯組合使用高壓 AC110/220V、高壓低電流的方案，可以顯著減少線徑與線數，降低總成本——這對動輒整棟樓、整座橋的工程規模，是可觀的節省。擎茂為此設計了 AC110/220V 輸入的載波點控方案。
可定址燈串的連接數目上限從何而來？
這是窄頻電力線通道的物理限制。如 IEEE 1901.2 等窄頻電力線載波文獻所述，電力線並非為訊號傳輸而設計，訊號會因電線內阻衰減、因寄生電感失真、受電網雜訊干擾。載波燈串每多接一顆燈珠，末端訊號就多衰減一分，達到判碼電路可靠區分「0」「1」的極限時就是連接上限。工程上以抬高偵測電平、下降沿判碼、窄脈衝濾噪延長上限，並以多通道分控補償大規模需求。
戶外高壓應用如何確保可定址燈珠不受電網突波破壞？
戶外高壓環境的突波（surge）與靜電（ESD）是可定址失效的主因，相關抗擾要求可參照 IEC 61000-4-5（突波抗擾度）與 IEC 61000-4-2（靜電放電抗擾度）。擎茂在晶片熔絲區內建抗干擾保護電路、過濾窄脈衝雜訊，配合控制器端的突波吸收設計，避免突波造成地址位移、缺色或死燈——這是高壓亮化長期穩定運轉的前提。
大規模亮化工程如何降低長期維運成本？
兩個層面。其一，採用具獨立地址碼的架構，單顆燈珠故障不會像移位寄存那樣中斷整串，故障影響侷限在單點。其二，選用可維修（可更換燈珠）的方案——並聯結構搭配地址在線重寫技術，能自動偵測不良燈珠位置、更換後重寫地址，讓大面積裝置的維修可行且快速。這對需維運多年的城市亮化，是總持有成本的關鍵。
城市亮化的燈珠與控制方案由誰提供、如何接入既有控制系統？
擎茂提供 AC110/220V 高壓載波點控晶片、可定址燈珠、多通道分控板與載波轉換控制器。轉換控制器可接入市場通用的上位機軟體與標準訊號（SPI／DMX512），讓載波燈珠融入既有的專業亮化控制生態。歡迎帶著工程規模、供電條件與控制需求與擎茂洽談方案與選型。
